トーンアンプのテスト
-------------------------------------------------------------------------------------------------
１．音出しテスト
　各箇所の電圧チェックの時、直流電圧だけでなく、一応、出力の交流電圧もチェックしておいたので、発振
などの心配は無い。イコライザーアンプからの出力を、トーンアンプのフォノ入力につなぎ、パソコンの音声
出力とトーンアンプのテープ出力を繋いだ。モノラルのＬＰレコードもあるから、一応パソコンの外部マイク
端子とトーンアンプのテープ入力も繋いだ。トーンアンプと、サブシステムの３Ｃ３３パワーアンプの電源を
入れる。映画「トップガン」のＤＶＤを入れ、ＶＬＣプレーヤーで再生。正常に音が出ている。トーンアンプ
の増幅度もちょうど良く、両方のボリュームがほぼ１２時付近で使える。いよいよトーンアンプの実力をチェ
ックする。トーンアンプのボリュームを絞ると、パソコン内蔵スピーカーのように、低音不足の音質に近づい
ていく。ここで低音にブーストをかけてみる。音量は小さくても迫力のある音に変わる。映画の場面をジェッ
ト戦闘機が低空で頭の上を通り過ぎる場面に早送り。パソコン内蔵スピーカーとは異次元の音だ。これなら深
夜でも、迷惑をかけずに音楽を楽しめそうだ。

２．測定テスト
　一番手っ取り早いのは、可聴音域ド真ん中あたりの周波数で、矩形波を入力し、出力をオシロスコープで見
ればだいたいのことは分かる。高音、低音共、調節ツマミを中点にセット。

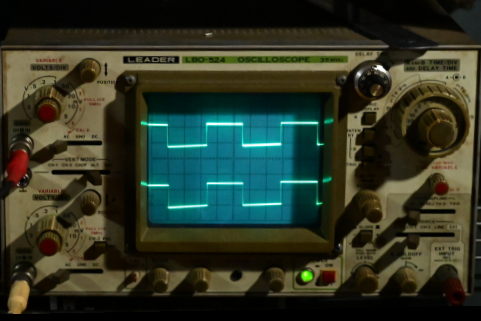

４４０Ｈｚ付近の矩形波を入れてみた。

　かなり良好な波形だと思う。両肩がほぼ
直角、頂上はほぼ水平。広く平坦な周波数
特性でなければ形が崩れる。これなら実用
的にも、性能的にも文句は無い。手間をか
けて可変抵抗を自作した苦労が酬われて、
ＬＵＸ型の良さを１００％引き出すことが
できたと思う。


　続けてトーンコントロールの操作による
波形の変化を見る。

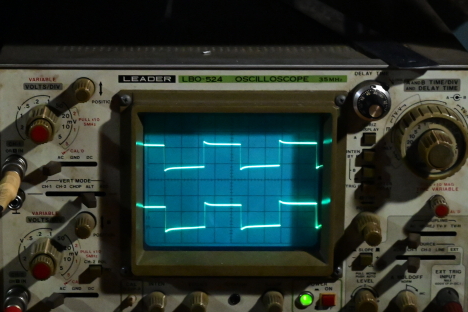

　高音側２段(１時方向)上昇・・・　左肩に小さなとんがりができる。

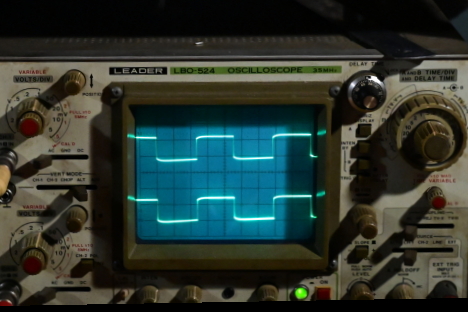

　高音側２段(11時方向)下降・・・　左肩の角が丸くなる。

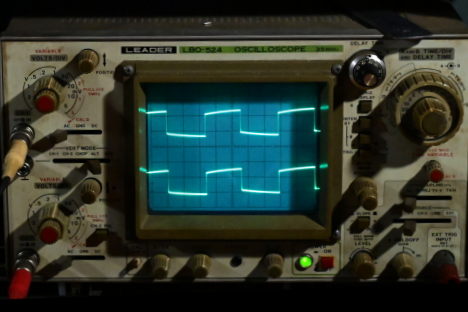

　低音側２段(１時方向)上昇・・・　頂上が左下がりの斜面になる。

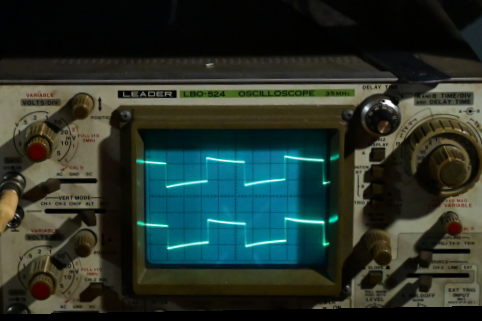

　低音側２段(11時方向)下降・・・　頂上が右下がりの斜面になる。



　続けて周波数特性を測定。今度は正弦波を入れて、横軸対数圧縮のグラフにプロットしていく。



　上のグラフは横軸が周波数、縦軸はデシベルで等間隔。アンプの特性は、調節ツマミ、フラット位置が中段
のグラフで、２０Ｈｚ、２０ＫＨｚそれぞれ－０．５ｄＢでほぼ平坦。低域が伸びているのは出力に使ったコ
ンデンサーが１μＦと大容量なのも効いているかもしれない。画面四隅に向かって伸びている曲線は、トーン
コントロールのツマミを、それぞれ最大にしたときと、最小に絞ったときの特性だ。

-------------------------------------------------------------------------------------------------


　７月は、出力管に５９９８を使ったアンプの修理というか復元をしたい。音的に
はけっこう気に入っているアンプなのだが、出力管のばらつきが大きくて、普通の
回路だと直流バランスさえとりきれない。もしかすると固定バイアスのせいで暴走
ぎみになっているのか？・・・と思い自己バイアスに変更したが問題は解決しなか
った。だんだん仕事が忙しくなって、そのまま放置期間に入ってしまった。直流バ
ランスの可変抵抗の値だけ二倍にして、後は元どうりの回路に戻してみたい。
