2020年６月「調査・修理」その２
その１へ＜－その２－＞その３へ
先月末の緊急事態宣言の終止符に続き、東京アラートも解除になった。しかしこう
した国や都の決定の根底には、「犠牲者を最小限すること。」がある。この場合犠牲
者とはコロナ感染者だけではない。収入を失い餓死することもあるだろうし、自殺だ
って考えられる。しかも餓死者や自殺者を減らす舵を切ればコロナで死ぬ人が増え、
コロナを抑える舵を切れば餓死者や自殺者が増える。決して「ゼロ」はならないし、
為政者も「ゼロにしよう！」などとは考えていない。つまりそこのところの極めて冷
徹なバランスをとるのが為政者の仕事なのだと思う。
高齢の母との同居の身であるから、コロナのリスクを考えると、電車で秋葉原へ買
出しに行きたくない。手持ちのパーツで足りたのは幸運だった。ほぼ自宅在庫のみで
修理可能と分かり、さっそく作業にとりかかった。長い間放置することになってしま
ったのを申し訳なく思う。絶対に蘇ってほしいから、慎重に、丁寧に作業を進めよう
と思う。
トーンアンプの修理
-------------------------------------------------------------------------------------------------
１．電源トランス換装
まず、筐体底面を開き、シャーシに立ちラグ二つを取り付け、電源トランスへの配線を切断、取り付けた新
しいラグに、行き先別にわかりやすくハンダ付けしていく。電源トランスを交換、新しいトランスの使用する
各タップからリード線を引いてシャーシの穴から裏側へ通し、先ほどのラグにハンダ付けする。ここで電源を
入れてパイロットランプが点灯すること、ヒーター点火用直流１２Ｖ、ヒーター、カソード間耐圧制限をクリ
アするための７０Ｖの電圧チェック。異状無し。

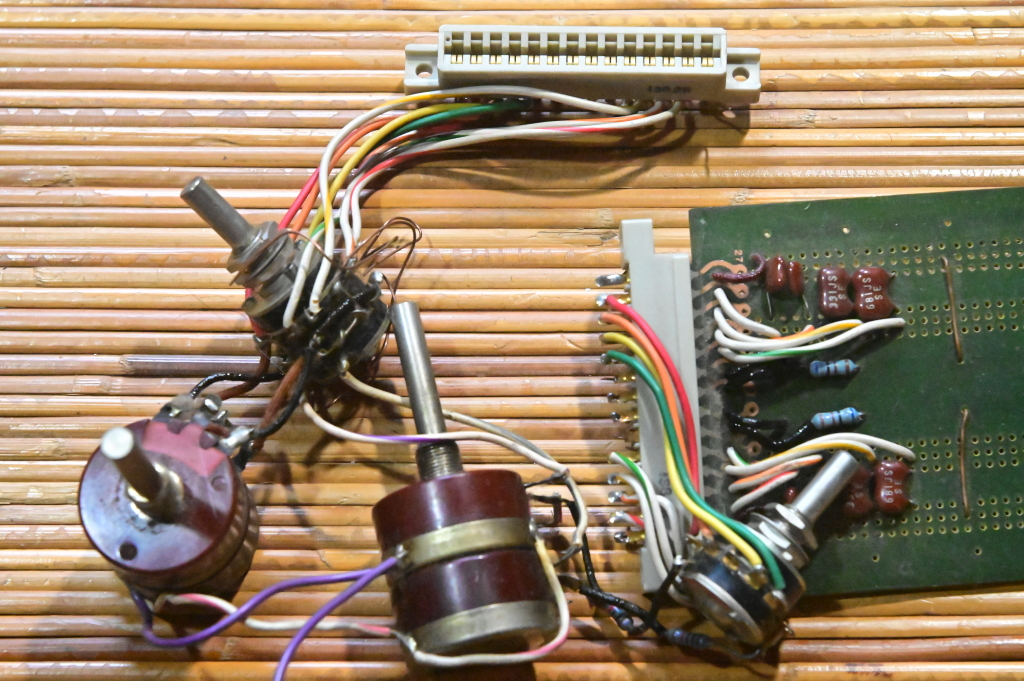

２．英国式トーンコントロール回路の取り外し
操作ツマミと可変抵抗やスイッチ類の連結棒を外し、シャーシからアルミのチャンネルで作ったサブシャー
シを取り外し、可変抵抗とスイッチ、カード式のＣＲ減衰回路を抜き取る。
ここで一つ問題を発見。
右の回路図通りに作るならスイッチが
不要になってしまう。フロントパネル
には、操作ツマミのための穴が開いて
いて、不必要でもスイッチをつけざる
を得ない。音質補正用のコンデンサを
可変にすることも出きるが、５接点も
必要ない。抜き取ったスイッチは使い
たくない。ならば代わりを探さなけれ
ばならない。高音側はコンデンサーを
２個使うから４回路必要だ。４回路で
２接点なら普通はトグルスイッチを使
うだろうから、果たしてロータリース
イッチがあるだろうか。ジャンク箱か

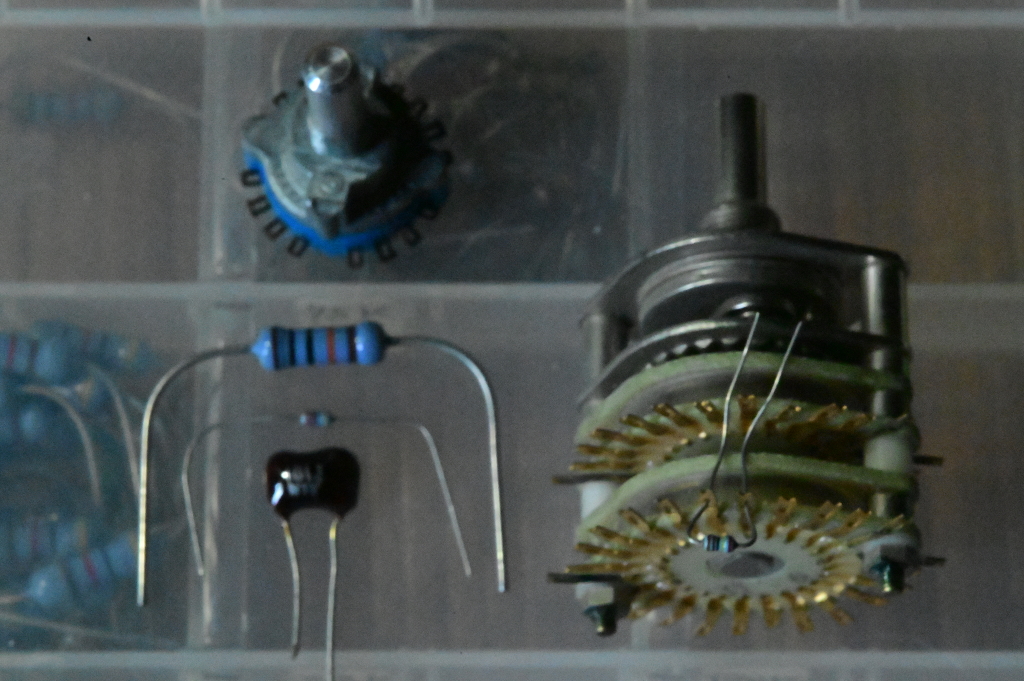

らぴたりの物を発見。下の写真、左上
の青いスイッチが１段４回路２接点だった。見た目は３接点だが・・・。
３．ＬＵＸ型トーンコントロールを組み、二段目からの出力に変更する。
前回ＬＵＸ型を使ったとき、不満を感じたセンターの明確化のため、可変抵抗を自作する。左下に写ってい
る抵抗、上のデカいのが１Ｗ型、その下の小さいのが１／８Ｗ型。それをスイッチの隣り合う接点間に挿した
状態が右下。こんな感じで２０個の抵抗をハンダ付けして、問題の可変抵抗は簡単に作れた。

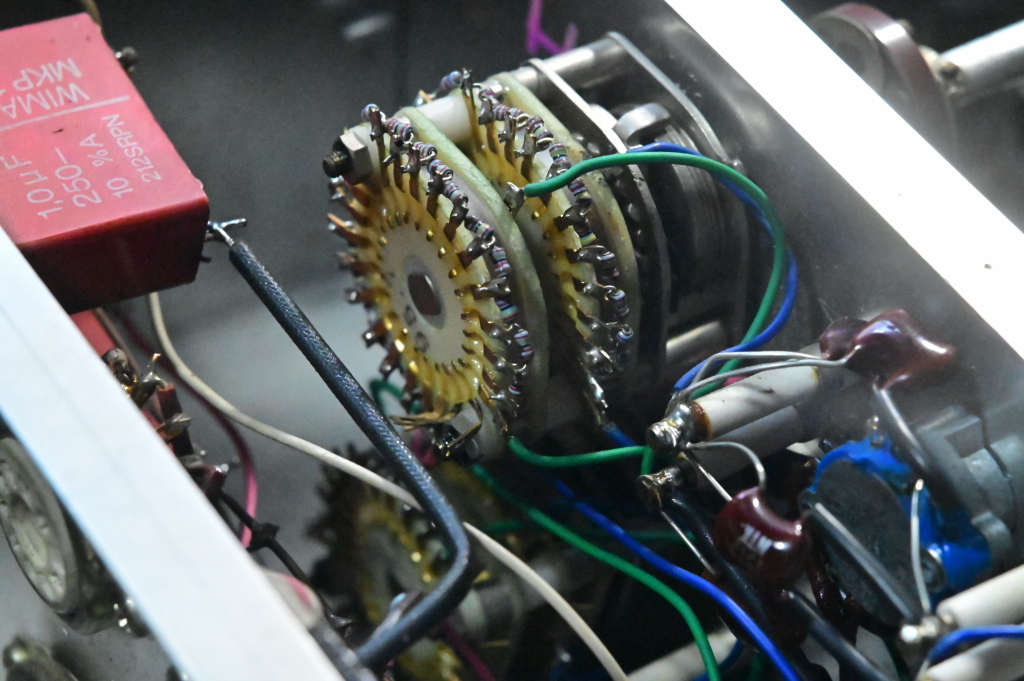

出来上がった可変抵抗と、安物のスイッチをサブシャーシに取り付け配線する。トーンコントロールに使う
コンデンサーはマイカ、下写真で右下の青いスイッチとつながっている茶色いのがそれ。青いスイッチ１２時
位置で１００ｐと１５０ｐが並列となり、回路図通りの値になる。一時方向に回すと、１５０ｐが断たれて、
高音側の、上昇下降が始まる周波数が１オクターブちょっと上昇する。下の低音側は写真ではよく見えない。
写真中央上が自作した１ＭΩの可変抵抗。ここに使った１／８Ｗ型の抵抗の他、信号回路で使う抵抗は、１Ｗ
型の金属皮膜抵抗だ。左上の角張ったパーツが耐圧２５０Ｖ１．０μ のカップリングコンデンサー。その真下
に今回は使用しない三段目の真空管ソケットが見える。それを飛び越えるように、二段目上側のカソードから
黒く太めのエンパイヤチューブを被ったスズメッキ銅線が、カップリングコンデンサーに直接繋がっている。
これが今回の、もう一つの回路変更点だ。
ここですべての真空管を挿し電源をいれる。各プレート、カソードの電圧をチェックして異状無しを確認。

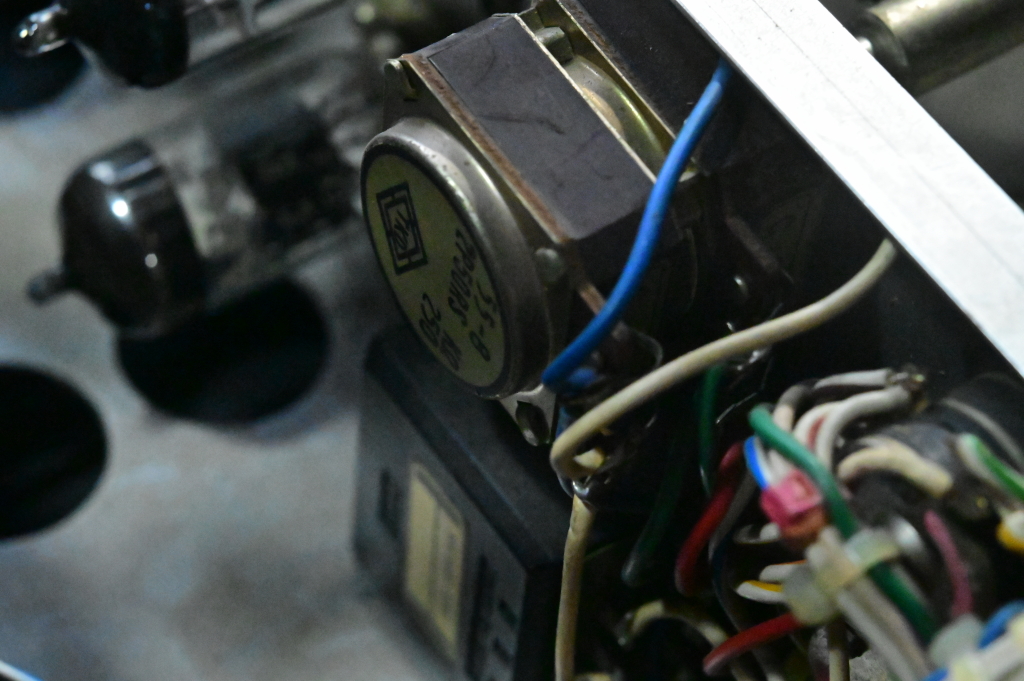

上の写真中央上が音量ボリューム、東京光音電波のコレクトボリューム A250KΩ 当時６，０００円した！
その下がバランス調節の可変抵抗、アルプス電気のセンタークリック付き NM250KΩ １，０００円ちょっと

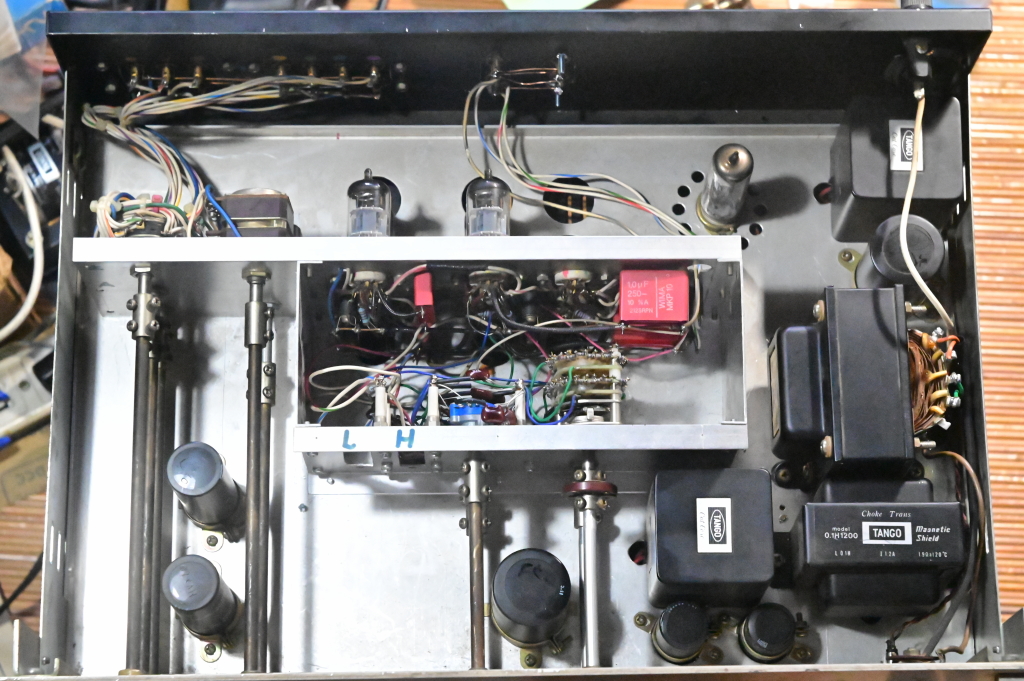

サブシャーシを固定してフロントパネルの操作ツマミと、スイッチや可変抵抗を真鍮棒で連結する。今回、
新しく自作した可変抵抗のみシャフトが短くなっているので、Φ６ｍｍのアルミ丸棒をピタリの長さにカット
して連結した。
底板内側に１ｍｍ厚のゴムシートを貼り付け、ネジ止めする。上のカバーはまだ外したままでテストに移る
準備が完了した。
-------------------------------------------------------------------------------------------------
あとはテストだ。まず音出しテストをやって、それから性能デストをやろうと思
う。それから忘れていけないのは、不要になり取り外した残骸にも、高価なスイッ
チ類や、今後入手が難しくなるかもしれない真空管ソケットなど、有用なパーツが
付いたままだということだ。再利用可能なように、丁寧に取り外さなければならな
い。退職前はそんな時間の割りにショボい作業は後回しにしてきたが、これからは
時間を気にする必要は無い。納得のいくよう作業したい。
